Kombi soustruh Bernardo Proficenter 510 V (BER031221)

Description

Kombi soustruh Bernardo Proficenter 510 V (BER031221)

Soustruh

• Motor – výkon S₁ 100% [W]: 1 000
• Motor – výkon S₆ 40% [W]: 1 350
• Napájecí napětí [V]: 230
• Vzdálenost hrotů [mm]: 510
• Výška hrotů [mm]: 105
• Točný průměr nad ložem [mm]: 210
• Průchod vřetena [mm]: 20
• Kužel vřetena: MK 3
• Rozsah otáček (plynulá regulace) [U.min^-1]:100 ÷ 2 000
• Podélný posuv [mm.ot^-1]: 0,045 / 0,126
• Metrické závity [mm]: (17) 0,25 ÷ 3
• Palcové závity [TPI]: (10) 8 ÷ 24
• Posuv pinoly [mm]: 50
• Kužel pinoly: MK 2

Frézovací nástavec

• Motor – výkon S₁ 100% [W]: 150
• Motor – výkon S₆ 40% [W]: 200
• Napájecí napětí [V]: 230
• Max. průměr vrtáku / ocel [mm]: 10
• Čelní fréza max. [mm]: 20
• Stopková fréza max. [mm]: 10
• Vyložení [mm]: 170
• Rozsah otáček (plynulá regulace) [U.min^-1]:100 ÷ 2 000
• Kužel vřetena: MK 2
• Výkyvná frézovací hlava [°]: -30 až +45
• Výškový posun fréz. hlavy [mm]: 170
• Rozměry stroje (š x h x v) [mm]: 1 150 x 640 x 850
• Hmotnost ca. [kg]: 137

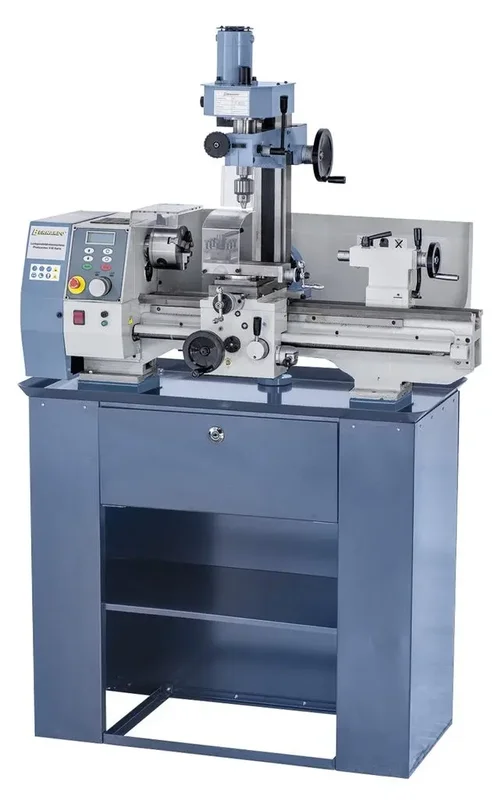

Kombi soustruh Bernardo Proficenter 510 V

Kombinovaný soustruh Bernardo Proficenter 510 je soustruh s podélným i příčným posuvem navíc vybavený výkyvnou frézovací hlavou (tzv. frézovacím nástavcem). Tento soustruh má kompaktní stavbu a garantuje výkonný a klidný běh, následně i precizní obrábění při úspoře místa v kovovobráběcí dílně. Soustruhy, mající ve výbavě i frézovací nástavce umožňují mimo soustružnických i frézovací a vrtacípráce.

Frézovací nástavec (frézovací přípravek) je součástí dodávky a je zahrnut v ceně!

Kombi soustruh Bernardo Proficenter 510 V – Specifikace

• Stejnosměrný motor s optimálním průběhem kroutícího momentu při nízkých otáčkách
• Ergonomické ovládání pomocí foliové klávesnice
• Sériově s tažným šroubem k řezání závitů a pro podélný strojní posuv
• Automatický podélný a příčný posuv je součástí dodávky
• Koník je stranově přestavitelný pro soustružení kuželů
• Plynulá regulace a digitální zobrazení otáček je součástí dodávky
• Kvalitní lože s indukčně kaleným a broušeným vedením
• Vedení posuvů s nastavitelnými vůlemi pomocí klínových lišt
• Vysoká přesnost chodu vřetene uložením v kvalitních ložiscích (odchylka ≤ 0,009 mm)
• Sériově dodáváno s pravým a levým chodem frézovacího vřetene
• Frézovací hlava je výkyvná od -30° do +45°
• Frézovací vřeteno s přesným ovládáním posuvu

Součásti dodávky kombinovaného soustruhu Bernardo

• 3-čelisťové sklíčidlo pr. 100 mm
• Čtyřstranný otočný nožový držák
• Ochraný kryt sklíčidla
• Souprava výměnných kol pro řezání závitů
• 2 středicí hroty
• Digitální zobrazení otáček
• Zadní stěna proti odlétávání třísek
• Upínací trn MK 2 / B 12
• Upínací šroub M 10 ve vřeteni
• Vrtačkové sklíčidlo 1 – 12 mm, B 12
