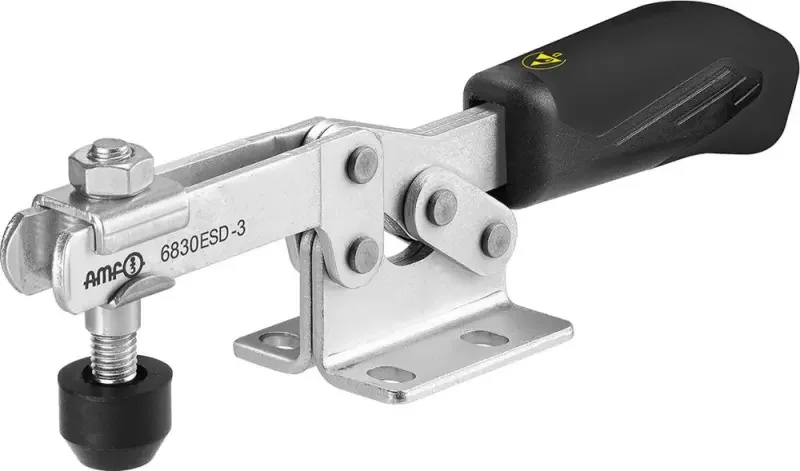

Kombinovaný upínač 6830 ESD AMF 562491 Velikost 3
- Výška upnutí [mm]: -2 ÷ 9
- Celková výška [mm]: 80,5
- Celková délka (L1) [mm]: 206
- Délka vyložení (B) [mm]: 73
- Základna (N x P) [mm]: 45,5 × 50
- Průměr otvoru (D) [mm]: 6,5
- Přídržná síla [N]: 1 800 ÷ 2 500
- Přítlačný šroub [mm]: M8 × 45
Rychloupínací vodorovný upínací komplet AMF se zušlechtěným, pozinkovaným přítlačným šroubem
- Vodorovná upínka ESD
- Provedení upínky:
- S ochranným uzávěrem a rukojetí z materiálu odvádějícího elektrostatický výboj (disipativního materiálu)
- S otevřeným přídržným ramenem a vodorovnou patkou
- Pozinkováno a pasivováno
- Nýty z nerezové oceli se u provedení velikosti 2 a 3 pohybují v tvrzených pouzdrech
- Mazaná ložisková místa
- Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou
- Bezpečnostní upínací kus s ochranou proti sevření prstů, pojistka proti ztrátě přítlačného šroubu na konci upínacího ramena
- Použití:
- Vodorovná upínka ESD byla vyvinuta speciálně pro použití v ochranných ESD zónách (EPA –electrostatic protected area) pro práce na elektrostaticky citlivých komponentách, konstrukčních skupinách nebo přístrojích v souladu s normou DIN EN 61340-5-1
- Upozornění::
- Vodorovná upínka ESD není izolační
- Nesmí se používat v oblastech, ve kterých se pracuje s otevřeným napětím
