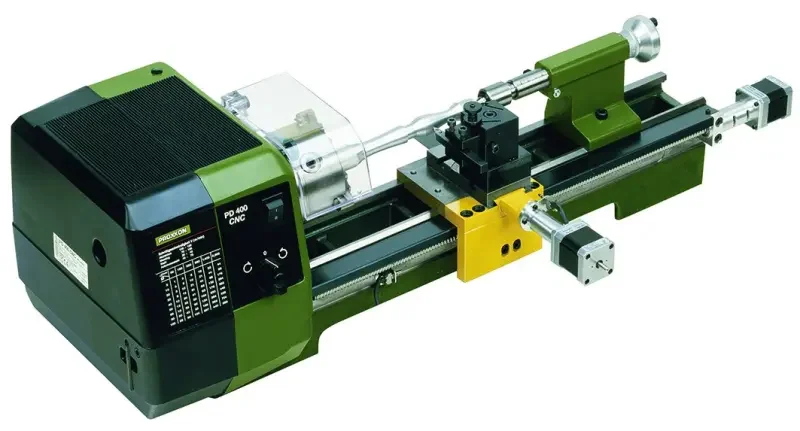

Malý soustruh Proxxon PD 400 s CNC přípravou (PROX24504)

Description

Malý soustruh Proxxon PD 400 s CNC přípravou (PROX24504)

• Napájecí napětí [V]: 220 ÷ 240
• Výkon [W]: 550
• Příkon [W]: 870
• Točná délka [mm]: 400
• Přesnost vystředěného běhu bez sklíčidla [mm]: 0,01
• Otáčky vřetene 1. stupeň [U.min^-1]: 80 / 330 / 1 400
• Otáčky vřetene 2. stupeň [U.min^-1]: 160 / 660 / 2 800
• Kužel ve vřeteni: MK 3
• Průchod vřetena [mm]: 20,5
• Vodicí vřeteno s trapézovým závitem [mm]: 12 × 1,5
• 3čelisťové sklíčidlo – rozsah upínání [mm]: 3 ÷ 100
• Přesnost vystředěného běhu sklíčidla (DIN 6386) [mm]: 0,04
• Rozchod příčných saní [mm]: 85
• Rozchod horních saní [mm]: 52
• Natočení horních saní [°]: až 45
• Kužel pinoly: MK 2
• Vysunutí pinoly [mm]: 40
• Průměr pinoly [mm]: 24
• Příčné a nožové saně – nonius [mm]: 0,025
• Podélné saně a koník – nonius [mm]: 0,05
• Automatický posuv [mm.U^-1]: 0,07 / 0,14
• Metrické závity [mm]: 0,2 ÷ 3
• Palcové závity [TPI]: 10 ÷ 48
• Soustružnické nože [mm]: 10 × 10
• Hlavní rozměry stroje [mm]: 900 × 400 × 300
• Hmotnost [kg]: 45

Univerzální a snadno rozšiřitelný malý stolní soustruh MICROMOT s CNC přípravou

• Novinka Soustruh PD 400 s CNC přípravou je určen na rovinné, podélné, kuželové a vnitřní soustružení, řezání závitů apod.
• Soustruh PD 400 CNC lze při použití příslušenství využít i na vrtání, frézování a drážkování
• Pro obrábění oceli, mosazi, hliníku a plastu atd.
• Montážní příruba pro upevnění Frézovací hlavy FF 250
• Soustruh je poháněn silným tichým motorem s možností šesti rychlostí otáčení vřetene nastavitelných přesouváním hnacího řemene v rozsahu 80 – 2800/min
• Hlavní vypínač motoru je s automatickou ochranou proti opětovnému sepnutí v případě výpadku proudu
• Posuv v ose X a Y zajišťují výkonné 1,8 A krokové motory
• Soustruh PD 400 CNC Ready NENÍ dodáván s řídící jednotkou ani příslušným softwarem
• Tyto doplňky je možné objednat samostatně – v případě dotazů nás, prosím, kontaktujte
• Příčně žebrované strojní lože je vyrobeno z šedé litiny, s broušeným širokorozchodným prizmatickým vedením suportu a koníku
• I při vysokém zatížení pracuje bez vibrací
• Na zadní části lože je příruba pro montáž vrtací a frézovací hlavy PF 230 nebo frézky FF 250/BL
• V přední části lože je vodící šroub s trapézovým závitem (12 x 1,5) pro posuv suportu
• Dostatečně předimenzované hlavní vřeteno je přesný tlakový hliníkový odlitek se dvěma nastavitelnými kuželovými ložisky a upínkou na MK 3 na straně sklíčidla (přesnost vystředěného běhu bez sklíčidla 1/100 mm) s průchodem o průměru 20,5 mm pro vložení dlouhých tyčí
• Automatický strojní posuv 0,07 nebo 0,14 mm/otáčku
• Vodicí vřeteno s trapézovým závitem 12 x 1,5 mm
• Sklíčidlo – vysoce kvalitní přesné 3-čelisťové sklíčidlo podle DIN 6386 třída 1 (tolerance 0,04 mm) pr. 100 mm
• Upínací rozsah čelistí 3 až 100 mm včetně bezpečnostního krytu sklíčidla
• Koník je přesný tlakový hliníkový odlitek s možností posuvu a aretace upevňovacím šroubem k loži
• Pinola má pr. 24 mm, s přehlednou milimetrovou stupnicí a lze ji vysunout do 40 mm a je osazena otočným upínacím hrotem s morse kuželem MK 2
