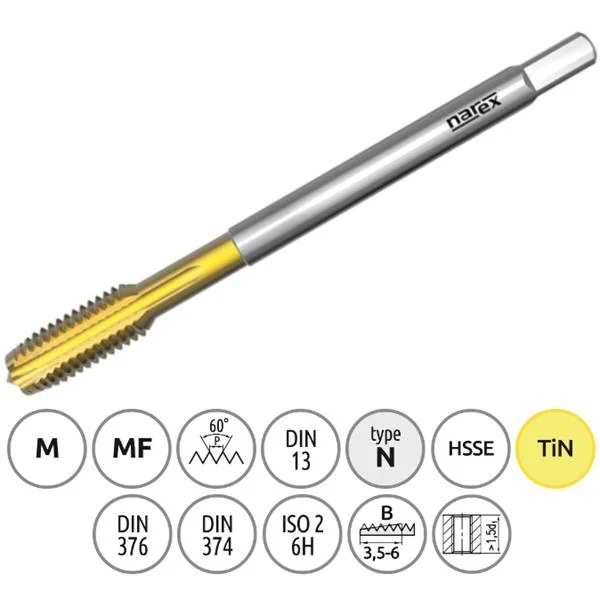

Narex Ždánice 041535452126000 – Závitník strojní M12,0x1,25mm typ 3043 kód 3510 TiN, lícování ISO2 (6H), DIN 374

Description

Strojní závitník pro metrický a jemný metrický závit s přímou drážkou a lamačem třísek, DIN 376, DIN 374, povlak

Parametry:

• Průměr závitu (d1): M  3
• Rozteč (stoupání) závitu (P): 0,5 mm
• Délka celková (l1): 56 mm
• Délka pracovní (závitové) části (l2): 9,0 mm
• Průměr upínací stopky (d2): 6,2 mm
• Velikost upínacího čtyřhranu (a): mm
• Norma: DIN 371
• Lícování: ISO2 (6H)
• Počet řezných drážek (z): 3
• Délka řezného kužele: C (3,5-6P závitů)
• Doporučený průměr předvrtaného otvoru: pr. 2,5 mm

Doporučené použití:

• Automatové oceli s pevností do 800 N/mm2
• Hliník legovaný s obsahem Si < 10%
• Konstrukční a zušlechtěné oceli s pevností do 800 N/mm2
• Konstrukční oceli s pevností do 500 N/mm2
• Nelegované lité oceli s pevností do 500 N/mm2
• Nelegované lité oceli s pevností do 800 N/mm2
• Slitiny mědi (krátká drobivá tříska)
• Tvárná a temperovaná litina
