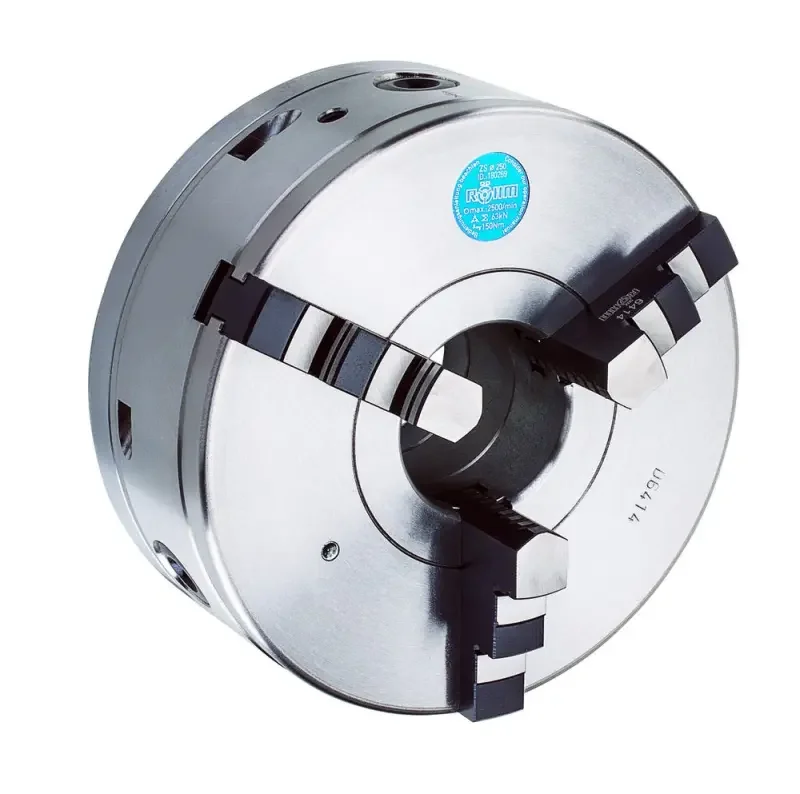

Přesné 3-čelisťové sklíčidlo RÖHM ZS 125/3 Hi-Tru (DIN 6350) (ROHM180263)
Přesné 3-čelisťové sklíčidlo RÖHM ZS 125/3 Hi-Tru (DIN 6350)
- Průměr sklíčidla [mm]: 125
- Středicí/upínací průměr[mm]: 95
- Průchod vřetena [mm]: 32
- Házivost max. [mm]: 0,005
- Opakovaná přesnost [mm]: 0,015
- Max. otáčky [U.min -1]: 5 500
- Krouticí moment [Nm]: 80
- Max. upínací síla [kN]: 31
- Hmotnost [kg]: 6,6
Přesné 3-čelisťové sklíčidlo RÖHM ZS 125/3 HI-TRU (Typ A, DIN 6350)
Osvědčená přesná, ručně ovládaná spirálová sklíčidla s ocelovým tělem. Tato sklíčidla jsou určena díky jemnému radiálnímu nastavení pro použití v oblastech, kde je vyžadováno přesné a velmi přesné upínání – speciálně pro broušení.
- Upínací prostředek optimalizovaný pro obrábění obrobků, které mají být vyráběny s nejvyšší soustředností.
Jsou univerzálně použitelné, ale zvláště výhodné pro jemné soustružení a broušení, případně pro dělící hlavy. - Typ ZS HI-Tru, s jemným radiálním nastavením (3 tangenciálně uspořádané šrouby pro jemné vystředění) pro max. přesnost vystředěného běhu, středově upínající obrobky. Na celém kaleném čelním spirálovém prstenci i na čelistech jsou z obou stran broušené boky závitu
- Ocelový spirálový talíř/kroužek, s níž může být obrobek jemně a citlivě ustaven pomocí 3 tangenciálně uspořádaných šroubů ovládajících čelisti
- Ocelový spirálový talíř/kroužek je vyvážený
- Kalené čelisti jsou oboustranně broušené
- Vedení čelistí je kalené a broušené pro delší životnost a konstatní přesnost
- Ocelová upevňovací příruba
- Sklíčidlo je standardně dodáváno s jednou sadou otočných čelistí
- Vibracím odolné ocelové a kované tělo sklíčidla,
- Provedení sklíčidla: S válcovým středicím upnutím dle DIN 6350, tvar A
