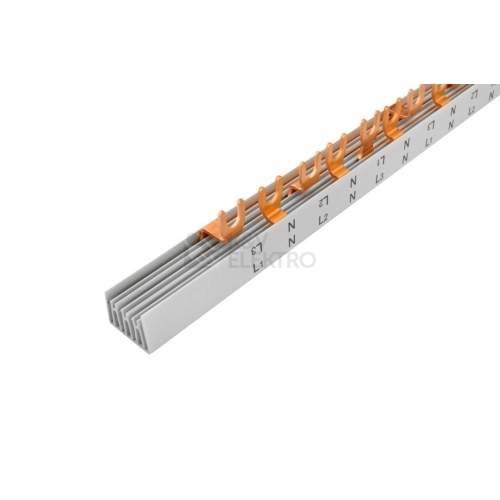

Propojovací lišta Eleman G-L1+N-L2+N-L3+N-1000/16 P 1000363

Description

Třífázová propojovací lišta Eleman v čtyřpólovém provedení usnadní rozvod mezi modulovými přístroji a díky průřezu 16 mm² a délce 1 000 mm pokryje rozsáhlé osazení v rozváděči. Vidličková přípojka umožní rychlé napojení, přičemž lišta je koncipována pro přístroje s nulovým vodičem.

Specifikace propojovací lišty Eleman G-L1+N-L2+N-L3+N-1000/16 P 1000363

Tato propojovací lišta slouží k efektivnímu a přehlednému propojení modulových přístrojů, jako jsou jističe, chrániče či modulové vypínače. Konstrukce s vidličkovými vývody je určena pro osazení do rozváděčů, kde podpoří systematické přiřazení fází a usnadní orientaci v instalaci.

Lišta je dodávána ve standardní délce jednoho metru a lze ji podle potřeby krátit. Pro zakončení konců se doporučuje použití plastových koncovek. Díky koncepci s průběžnými hřebeny pro jednotlivé fáze a nulové vodiče je připravena pro rozšířený počet modulů a přístrojů v řadě.

Využití najde u instalačních celků, kde je žádoucí vysoká přehlednost a jednotné propojení přípojných bodů. Podporuje přístroje s nulovým vodičem a je koncipována i pro aplikace se šroubovým připojením v odpovídajícím rozsahu.

V porovnání s kabelovými mosty zvyšuje konzistenci rozdělení fází a uspořádání rozváděče, což se odráží v kratším čase montáže a kompaktnějším výsledném řešení.

Shrnutí a doporučení produktu

Lišta zjednoduší rozvod mezi přístroji a podpoří přehledné uspořádání celé instalace. Jednotné napojení v řadě zefektivní montáž a zmenší prostorovou náročnost oproti individuálnímu propojení vodiči. Díky koncepci s jasným rozdělením fází usnadní kontrolu i následné servisní zásahy.

Pro kompletní řešení vybírejte v kategorii Propojovací lišty a připojovací svorky. Pokud preferujete produkty jedné značky, podívejte se na nabídku propojovacích lišt Eleman a doplňte instalaci o vhodné svorky a svorkovnice Eleman.

Technické detaily

• Počet fází: 3
• Počet pólů: 4
• Vhodné pro počet přístrojů: 28
• Počet modulárních jednotek: 56
• Rozteč: 18 mm
• Průřez: 16 mm²
• Délka: 1 000 mm
• Dimenzovaný trvalý proud Iu: 80 A
• Max. dimenzované provozní napětí Ue: 415 V
• Typ elektrické přípojky: vidlice
• Pro přístroje s nulovým vodičem: vhodné
• Izolované provedení: izolované
• Připojovací místa: 54
• Připojení pro šroub: M5–M6
• Doporučená koncovka: EK-C-4/16
