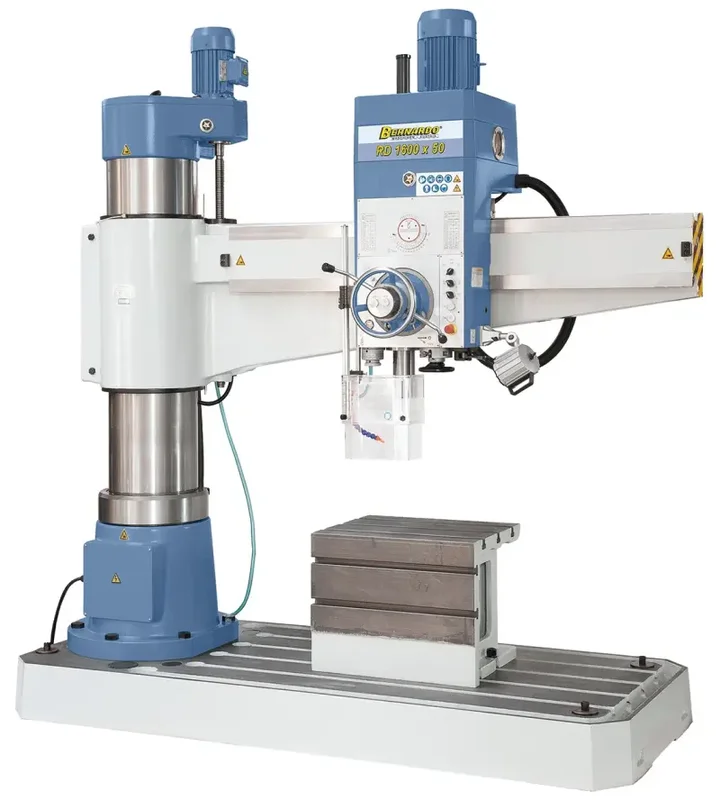

Radiální vrtačka Bernardo RD 1600 x 50 (BER011331XL)

Description

Radiální vrtačka Bernardo RD 1600 x 50 (BER011331XL)

• Průměr vrtáku [mm]: 50
• Řezání závitů max.: M42
• Vyložení min. / max. [mm]: 350 ÷ 1 590
• Vertikální posuv ramena [mm]: 590
• Přesouvání vrtací hlavy (horizontálně) [mm]: 1 240
• Zdvih pinoly [mm]: 320
• Upínání (provedení) vřetena: MK 5
• Otáčky vřetena [U.min^-1]: (16) 25 ÷ 2 000
• Rozsahy posuvů [mm.U^-1]: (16) 0,04 ÷ 3,2
• Vzdálenost vřeteno – krychlový stůl [mm]: 150 ÷ 740
• Vzdálenost vřeteno – základna [mm]: 645 ÷ 1 240
• Pracovní plocha základny [mm]: 1 600 x 980
• Krychlový stůl (d x š x v) [mm]: 620 x 490 x 495
• Výkon motoru [W]: 4 000
• Rozměry (š x h x v) [mm]: 2 450 x 980 x 2 840
• Hmotnost [kg]: 3 500

Radiální vrtačka Bernardo RD 1600 x 50 zaujme svou velmi pevnou konstrukcí.
Speciální umístění sloupu zachová stálost přenášené síly po ramenu i při vzdáleném opracování. Přestavení a upevnění vrtací hlavy po ramenu ručním kolečkem na přední straně.

• Velká a broušená základna pro upínání velkých obrobků
• Silnostěnný, broušený sloup pro snadný posuv ramene
• Ideální strojní vrtačka pro vrtání, vyhlubování, vystružování a řezání závitů
• Jednoduché, motorové výškové nastavení výložního ramena
• Hydraulické upevnění ramena a vrtací hlavy
• Tvrzená a broušená ozubená kola běžící v olejové lázni
• Vodící dráhy ramene jsou kalené a broušené

Součásti dodávky radiální vrtačky Bernardo

• Krychlový stůl/kostka
• Upínací trn MK 5 / B 16
• Redukce MK 5/MK 4, MK 4/MK 3, MK 3/MK 2
• LED pracovní osvětlení
• Prvotní olejová náplň Shell Tellus 46
• Chladicí systém
• Motor zdvihu
• Hydromotor
• Výškově stavitelný ochranný kryt
• Servisní nářadí
