Description
Radiální vysokorychlostní vrtačka Bernardo SRB 50 NC (BER011364XL)
- Výkon motoru [W]: 3 300
- Otáčky vřetena, plynulá regulace [U.min-1]: 50 ÷ 316 / 316 ÷ 2 000
- Průměr vrtáku [mm]: 50
- Řezání závitů max.: M36
- Vyložení min. / max. [mm]: 360 ÷ 950
- Vertikální posuv ramena [mm]: 400
- Zdvih pinoly [mm]: 240
- Upínání (provedení) vřetene: MK4
- Rozsahy posuvů [mm.min-1]: 1 ÷ 300
- Vzdálenost vřeteno / stůl [mm]: 390 ÷ 780
- Plocha stolu [mm]: 1 200 x 500
- Velikost T-drážek [mm]: 18
- Průměr sloupu [mm]: 240
- Rozměry stroje [mm]: 1 250 x 2 500 x 2 800
- Hmotnost [kg]: 2 800

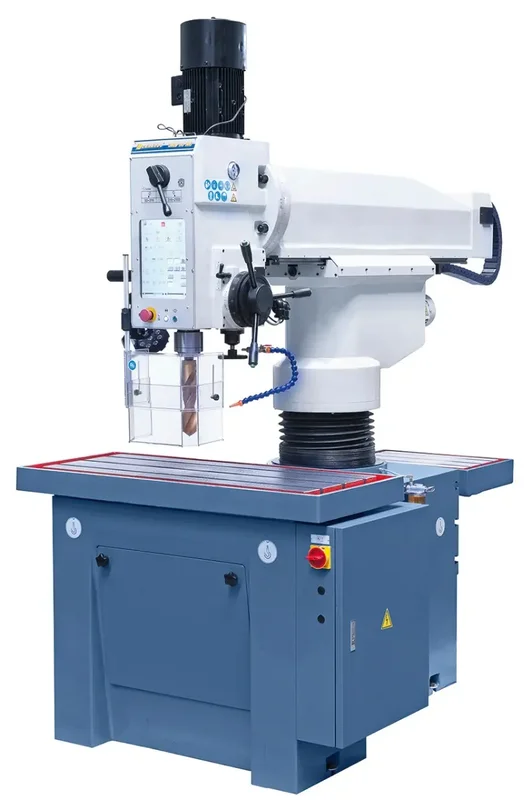

Radiální vrtačka Bernardo SRB NC je novinkou v sortimentu a největším modelem v řadě vysokorychlostních radiálních vrtaček Bernardo.
Zvláštností tohoto modelu je ovládání pomocí velkého dotykového displeje a podávání pinoly pomocí servomotoru
- Sériově dodávaný řídicí systém Bohrtronic vypočítá po zadání průměru nástroje a materiálu (odlitek / ocel) ideální rychlost posuvu pro vrtání a řezání závitů
- Různé možnosti upnutí a obrábění díky konstrukci související s designem
- Elektromotorické nastavení výšky vrtací hlavy bez úpravy polohy vrtání, ideální pro vrtání hlubokých děr
- Velká plocha stolu (1200 x 500 mm) pro současné upnutí několika obrobků
- Rychlé nastavení vrtací hlavy na obrobek, upnutí se provádí hydraulicky
- Standardně dodáváno s elektronickou plynulou regulací otáček a 2 rychlostními stupni
- Silně žebrovaný sloup zajišťuje velkou tuhost výložníku
- Stabilní konstrukce zaručuje práci bez vibrací
- Posuv pinoly je prováděn vysoce kvalitním servomotorem
- Díky standardnímu plynulému ovládání rychlosti lze nastavenou rychlost odečíst přímo na displeji
Součásti dodávky radiální vrtačky Bernardo
- Elektromagnetický posuv vřetena
- Dotykový displej s ovládáním Bohrtronic
- Servomotor pro podávání pinoly
- Frekvenční měnič otáček
- Elektromotorický zdvih vrtací hlavy
- Prvotní olejová náplň Shell Tellus 46
- Redukční pouzdro MK 4/MK 3, MK 4/MK 2, MK 3/MK 1
- Závitovací zařízení
- Chladicí systém
- LED pracovní osvětlení
- Výškově stavitelný ochranný kryt
- Servisní nářadí
