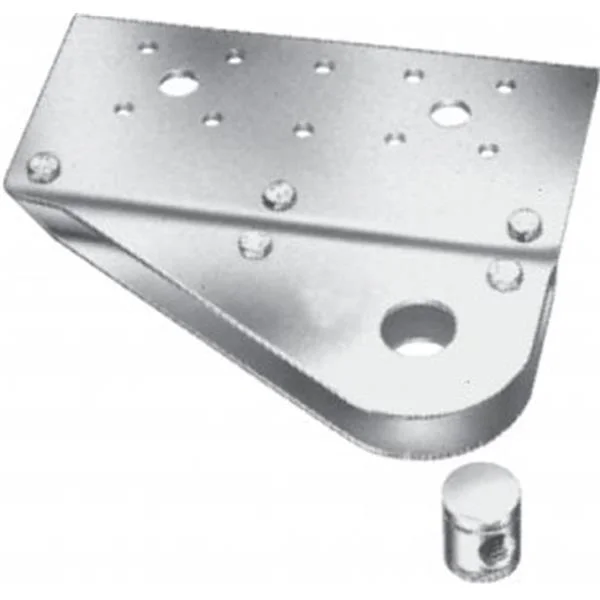

Simpson Strong-Tie® BNW1 – Připojení zavětrávací pásky typ BNW1 úhlová pro jednu diagonálu

Description

Připojení zavětrovací pásky BNW1 je určeno pro vyztužení spoje umožňující pružné spojení ocelových diagonál v dřevěných konstrukcích.
Upevňovací prvky jsou aplikovány do střešního nosiče a jsou spojeny s kolíky.
Úhlopříčka je připojena přes kříž svorníky M16 v konektoru. Tyto šrouby na zavětrování nebo z kruhové oceli úhlopříček jsou připojeny přes adaptér a napínáky. Diagonální připojení pak lze velmi flexibilně instalovat s velkými tolerancemi.
Jednoduché utažení úhlopříček umožňuje velmi přesné zarovnání konstrukce.

• Aplikace na Masivní dřevo, ocel ve všech oblastech dřevostaveb
• Technické schválení : ETA-10/0440
• Kvalita oceli: Úhelník: S 250 GD + Z 275 dle norem EN10326: 2004.
• Šrouby: Jakost 8.8 Trn: S 235 JR dle norem EN 10025.
