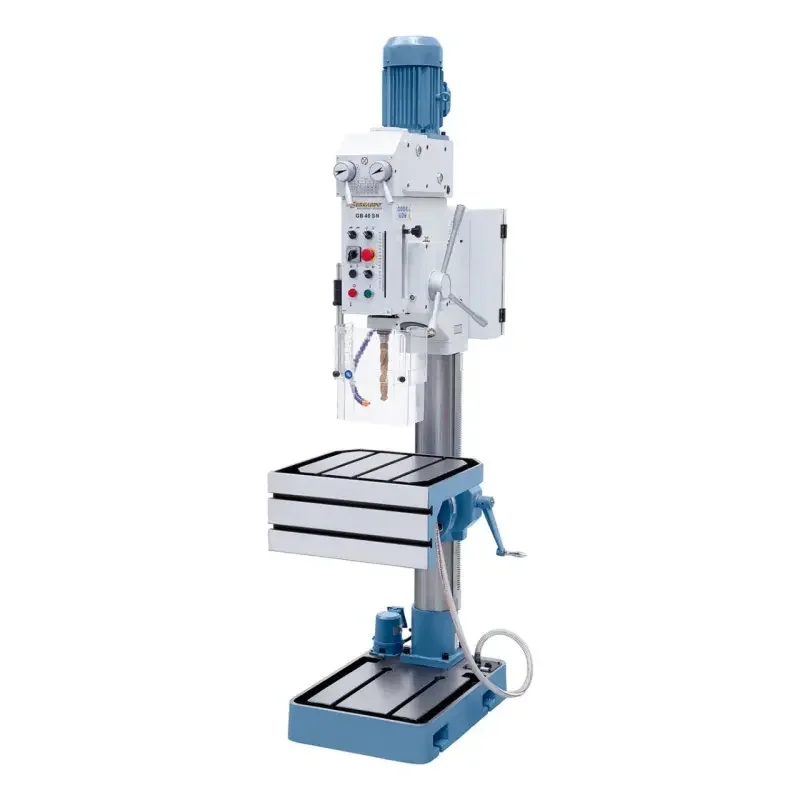

Sloupová vrtačka Bernardo GB 40 SN s úhlovým stolem (BER011293XL)

Description

Sloupová vrtačka Bernardo GB 40 SN s úhlovým stolem (BER011293XL)

• Výkon motoru S₁ 100% [W]: 850/1 500
• Výkon motoru S₆ 60% [W]: 1 100/2 200
• Napětí [V]: 400
• Max. průměr vrtáku/ocel [mm]: 40
• Max. průměr vrtáku/litina [mm]: 45
• Řezání závitů max.: M 24
• Rychlosklíčidlo 1 – 16 / B 16
• Kužel vřetene: MK 4
• Otáčky vřetene (18 stupně) [U.min^-1]: 50 ÷ 1 450
• Rozsah autoposuvů [mm.ot^-1]: 0,1 / 0,2
• Vyložení [mm]: 345
• Vzdálenost vřetene a stolu [mm]: 680
• Vzdálenost vřetene a základny [mm]: 1 200
• Zdvih pinoly [mm]: 195
• Průměr sloupu [mm]: 140
• Naklápění stolu [°]: ±45
• Velikost stolu / T-drážky [mm]: 560 x 520 / 18
• Velikost stolu (svisle) / T-drážky [mm]: 560 x 250 / 18
• Velikost základny [mm]: 505 x 540
• Rozměry (š x h x v)[mm]: 560 x 930 x 2 250
• Hmotnost [kg]: 495

Díky robustní konstrukci a vysokému výkonu může být sloupová vrtačka Bernardo s převodovkou a dvoustupňovým motorem použita pro opravny i průmyslovou výrobu.
Standardně dodávaný naklápěcí vrtací stůl nabízí také univerzální upínací možnosti, které rozšiřují oblast použití stroje.

• Hladký a tichý chod díky kaleným a broušeným převodovým kolům
• Garantovaná přesnost ≤0,02 mm (měřeno na pinole)
• Široký rozsah otáček 50 až 1450 ot/min v 18 stupních rozsahu pro optimální výkon
• Chladicí systém a LED osvětlení jako standard dodávky vrtačky
• Pravý a levý chod pro řezání závitů
• Nastavení rychlosti pomocí řadicí páky na hlavě převodovky
• Automatické posuvy přepínané elektromagnetickou spojkou
• Stůl otočný ve vodorovné rovině kolem sloupu s možností náklonu ±45°
• Broušená základní deska s T-drážkami pro upínání vysokých obrobků
• Rychlá výměna nástroje pomocí automatického vyrážeče
• Nastavitelný hloubkový doraz se snadno čitelnou stupnicí
• Ochranný kryt s koncovým spínačem pro zvýšení bezpečnosti

Součásti dodávky sloupové vrtačky Bernardo

• Bezkličkové sklíčidlo 1 – 16 mm / B 16
• Upínací trn MK 4 / B 16
• Redukční pouzdro MK 4/MK 3
• Automatický vyhazovač nástrojů
• Chladicí zařízení
• Elektromagnetický posuv vřetena
• Závitovací zařízení
• LED světlo stroje
• Prvotní olejová náplň Shell Tellus 46
• Výškově nastavitelný ochranný kryt
