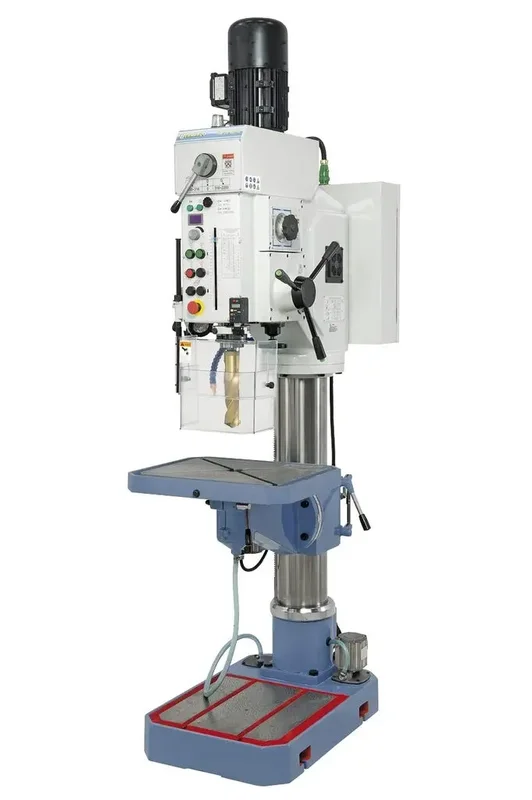

Sloupová vrtačka s převodovkou Bernardo GB 50 Vario (BER011303XL)

Description

Sloupová vrtačka s převodovkou Bernardo GB 50 Vario (BER011303XL)

• Výkon motoru [W]: 3 000
• Napětí [V]: 400
• Max. průměr vrtáku/ocel [mm]: 50
• Max. průměr vrtáku/litina [mm]: 60
• Řezání závitů max.: M 42
• Sklíčidlo [mm]: 1 ÷ 13 / B 16
• Kužel vřetena: MK 4
• Otáčky vřetena [U.min^-1]: (2) 50 ÷ 310/310 ÷ 2 200
• Rozsahy posuvů [mm.U^-1]: 0,08 / 0,12 / 0,17 / 0,24 / 0,35 / 0,5
• Vyložení [mm]: 360
• Vzdálenost vřeteno/stůl [mm]: 575
• Vzdálenost vřeteno/základna [mm]: 1 165
• Zdvih pinoly [mm]: 200
• Průměr sloupu [mm]: 180
• Velikost stolu/T-drážky [mm]: 580 x 460 / 14
• Základna [mm]: 435 x 445
• Rozměry (š x h x v) [mm]: 750 x 950 x 2 380
• Hmotnost [kg]: 575

Sloupová vrtačka Bernardo GB 50 Vario

Převodová sloupová vrtačka GB 50 Vario je těžká vrtačka svýkonnou regulací otáček, automatickým posuvem a digitálnímzobrazením otáček.
Těžká a pevná konstrukce především pro použití profesionálními uživateli v opravnách a strojních dílnách.

Sloupová vrtačka Bernardo GB 50 Vario – Specifikace

• Plynulá regulace otáček, pohodlné odečítání na digitálním displeji
• Motoricky výškově nastavitelný stůl
• 6 automatické posuvy vřetene s řazením pomocí elektromagnetické spojky
• Masivní litinový stůl otočný ve vodorovné rovině kolem sloupu, naklopitelný až 45° vpravo i vlevo
• Obrobená pracovní základna stroje s T-drážkami pro upínání vysokých obrobků
• Zaručená soustřednost vřetene ≤0,02 mm, měřeno na pinole
• Rychlá změna vrtacího nástroje automatickým vyrážečem
• Automatický vyrážeč nástrojů a závitovací zařízení jako standardní výbava
• Klidný chod stroje díky kaleným a broušeným převodům běžícím v olejové náplni
• Stabilní a broušený ocelový sloup určený pro vysoké zatížení

Součásti dodávky sloupové vrtačky Bernardo

• Sklíčidlo (zubové) 1 ÷ 13 mm / B 16
• Upínací trn MK 4 / B 16
• Redukční pouzdro MK 4/MK 3, MK 4/MK 2
• Motorický zdvih stolu
• Chladicí systém
• Závitovací zařízení
• Elektromagnetický posuv pinoly/vřetene
• Automatický vyrážeč nástrojů
• První olejová náplň Shell Tellus 46
• LED pracovní osvětlení
• Digitální zobrazení otáček
• Digitální zobrazení hloubky vrtání (vysunutí pinoly)
• Výškově stavitelný ochranný kryt
• Servisní nářadí
