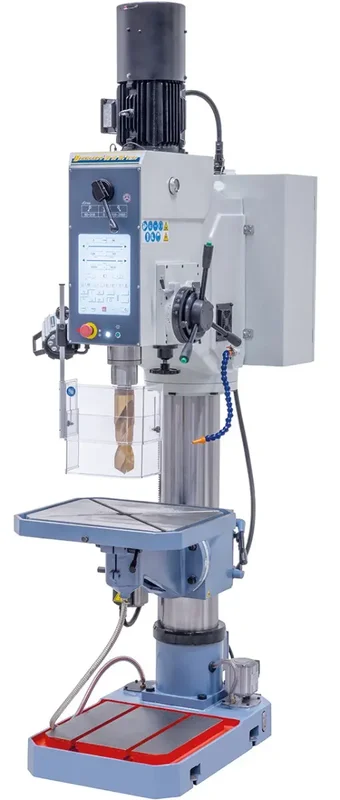

Sloupová vrtačka s převodovkou Bernardo GB 65 NC Vario (BER011309XL1)

Description

Sloupová vrtačka s převodovkou Bernardo GB 65 NC Vario (BER011309XL1)

• Výkon motoru [W]: 4 000
• Napájecí napětí [V]: 400
• Otáčky vřetena (plynule) [U.min^-1]: 50 ÷ 316 / 316 ÷ 2 000
• Počet rychlostních stupňů: 2
• Průměr vrtáku (ocel) [mm]: 60
• Průměr vrtáku (litina) [mm]: 70
• Řezání závitů: M42
• Sklíčidlo [mm]: 3 ÷ 16 / B 18
• Kužel vřetena: MK 5
• Vyložení [mm]: 370
• Vzdálenost vřeteno – stůl max. [mm]: 520
• Vzdálenost vřeteno- základna max. [mm]: 1 140
• Zdvih pinoly [mm]: 220
• Průměr sloupu [mm]: 180
• Strojní posuv [mm.min^-1]: 1 ÷ 350
• Velikost pracovního stolu [mm]: 600 x 500
• Velikost T-drážek [mm]: 18
• Velikost základny [mm]: 435 x 445
• Rozměry (š x h x v) [mm]: 710 x 1 140 x 2 440
• Hmotnost [kg]: 730

Těžká a robustní převodová sloupová vrtačka Bernardo Vario s mechanickou převodovkou nabízí profesionální výkon a je standardněvybavena plynulou regulací otáček, která umožňuje optimální přizpůsobenířezné rychlosti obrobenému dílu. Díky své těžké a pevné konstrukci je vhodnázejména pro použití profesionálními uživateli nebo ve strojírenství či dílnách

• Veškeré nastavovnání a ovládání se provádí přímo na velkoplošném dotykovém displeji
• Sériově dodávaný řídicí systém Bohrtronic vypočítá po zadání průměru nástroje a materiálu (odlitek/ocel) ideální rychlost posuvu pro vrtání a řezání závitů
• Všechny nastavovací práce se provádějí přímo na velkém dotykovém displeji
• Sériově vybavená motorickým nastavením výšky stolu
• Posuv pinoly je prováděn vysoce kvalitním servomotorem
• Masivní, ručně zaškrabaný stůl z šedé litiny, naklápěcí v úhlu ±45°
• Přesně opracovaná, broušená, základna s T-drážkami pro upnutí a obrábění zejména vysokých obrobků a integrované čerpadlo chladicí kapaliny
• Přesná valivá ložiska zajišťují vysokou přesnost běhu ≤ 0,02 mm – měřeno na pinole
• Stabilní a broušený ocelový sloup, navržený pro velké namáhání

Součásti dodávky převodové vrtačky Bernardo

• Rychloupínací sklíčidlo 3 ÷ 16 mm / B 18
• Kuželový trn MK 5 / B 18
• Redukce MK 5/MK 4, MK 4/MK 3, MK 4/MK 2, MK 3/MK 1
• Motorický zdvih stolu
• Chladicí zařízení
• Dotykový displej s ovládáním Bohrtronic
• Automatický vyrážeč nástrojů
• Elektromagnetický posuv pinoly
• Závitovací zařízení
• Prvotní olejová náplň Shell Tellus 46
• LED pracovní osvětlení
• Digitální zobrazení počtu otáček
• Digitální zobrazení hloubky vrtání
• Výškově stavitelný ochranný kryt
