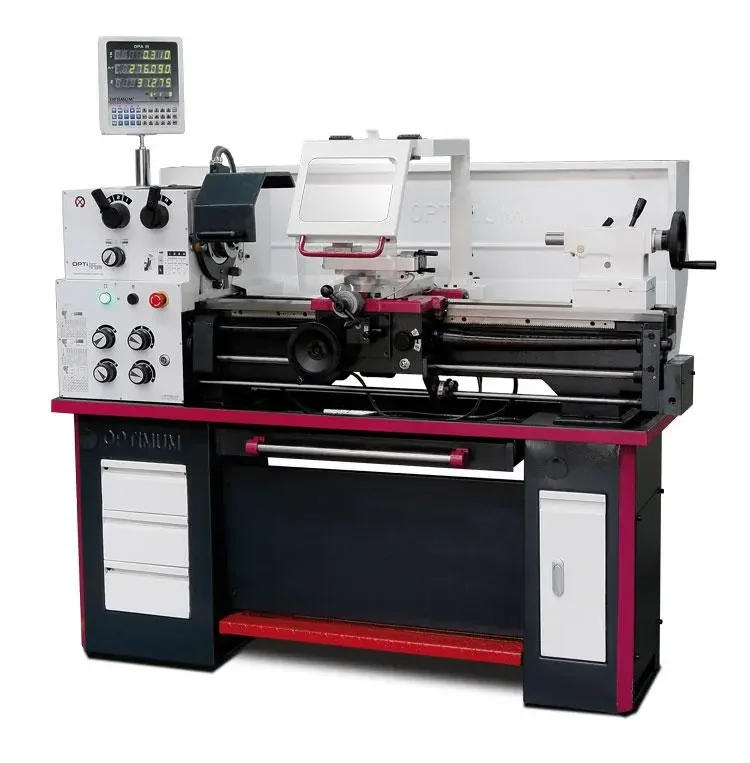

Soustruh OPTIturn TH 3309 D (BOW3402040)

Description

Soustruh OPTIturn TH 3309 D (BOW3402040)

• Výkon motoru [W]: 1 500
• Příkon napětí [V] / [Hz]: 400 / 50
• Maximální točný průměr nad suportem [mm]: 196
• Točný průměr nad ložem [mm]: 330
• Točný průměr bez můstku [mm]: 430
• Točná délka [mm]: 830
• Výška hrotu [mm]: 156
• Délka můstku [mm]: 170
• Šířka lože [mm]: 186
• Průchod vřetene – průměr [mm]: 38
• Upínání vřetene: Camlock DIN ISO 702-2 č.4
• Kužel vřetene: MK 5
• Otáčky vřetene [U.min^-1]: 60 ÷ 2 000
• Otáčky vřetene (model Vario) [U.min^-1]: 10 ÷ 2 500
• Počet rychlostí:8
• Stoupání závitů – metrické [mm.U^-1]: (26) 0,4 ÷ 7,0
• Stoupání závitů – palcové [TPI]:(34) 4 ÷ 56
• Stoupání závitů – trapézové [D.P.]:8 ÷ 120
• Posuv podélný [mm.1^-1]: (32) 0,052 ÷ 1,392
• Posuv příčný [mm.1^-1]: (32) 0,014 ÷ 0,380
• Posuv nožového suportu [mm]: 98
• Posuv příčného suportu [mm]: 164
• Kužel pinoly koníku: MK 3
• Posuv pinoly koníku [mm]: 100
• Hlavní rozměry stroje [mm]:1 685 x 745 x 1 590
• Hmotnost [kg]: 430

Univerzální soustruh OPTIturn TH 3309 D s digitálním odměřováním

Kompletně vybavený soustruh s vodícím a tažným šroubem, posuvová skříň s olejovou lázní.
Provedení s digitálním odměřováním DPA 21.
Dodává se také v provedení »VARIO« s plynulou regulací otáček pomocí frekvenčního měniče.

• Upnutí vřetene Camlock DIN ISO 702-2 č. 4
• Sklíčidlo „Made in Czech Republic“ – soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy
• Zaručená házivost čela vřetene <0,015 mm
• Uzavřená posuvová skříň s rychlým řazením, všechna ozubená kola a hřídele kalené a broušené, s přesnými ložisky v olejové lázni
• Podpěťový spínač, nouzový vypínač a jištění motoru
• Uzamykatelný hlavní vypínač
• Pravý / levý chod lze přepínat na podélném suportu
• Koník přestavitelný pro soustružení kuželů o ±10 mm pro soustružení kuželů
• Ochranný kryt vodícího šroubu
• Všechny chrániče a relé značky Siemens nebo Schneider
• Kalené a broušené vodicí dráhy lože
• Podstavec stroje se skříňkou na nářadí
• Vyjímatelná vana na třísky s vedením
• Bezpečnostní ruční kola v ose X a Y
• Nožní brzda pro nouzové zastavení
• Volitelně v provedení VARIO s plynulou regulací otáček pomocí frekvenčního měniče Lenze
• Digitální odměřování polohy DPA 21
  • Přehledná fóliová klávesnice
  • Vysoká pracovní přesnost
  • Snížené procento chyb
  • Osa X, Y, Z0, Z s 8-místným displejem
  • Skleněná pravítka
• Vyjímatelný můstek lože

Součásti dodávky soustruhu:

• 3-čelisťové sklíčidlo pr. 160 mm
• Digitální odměřování polohy DPA 21
• Pevná luneta pro pr. 19 – 70 mm
• Pohyblivá luneta pr. 16 – 50 mm
• Otočný čtyřstranný nožový držák
• Dva pevné hroty MK3
• Redukční pouzdro MK5/MK3
• LED osvětlení stroje
• Seřizovací nářadí
• Sada výměnných kol
