Description

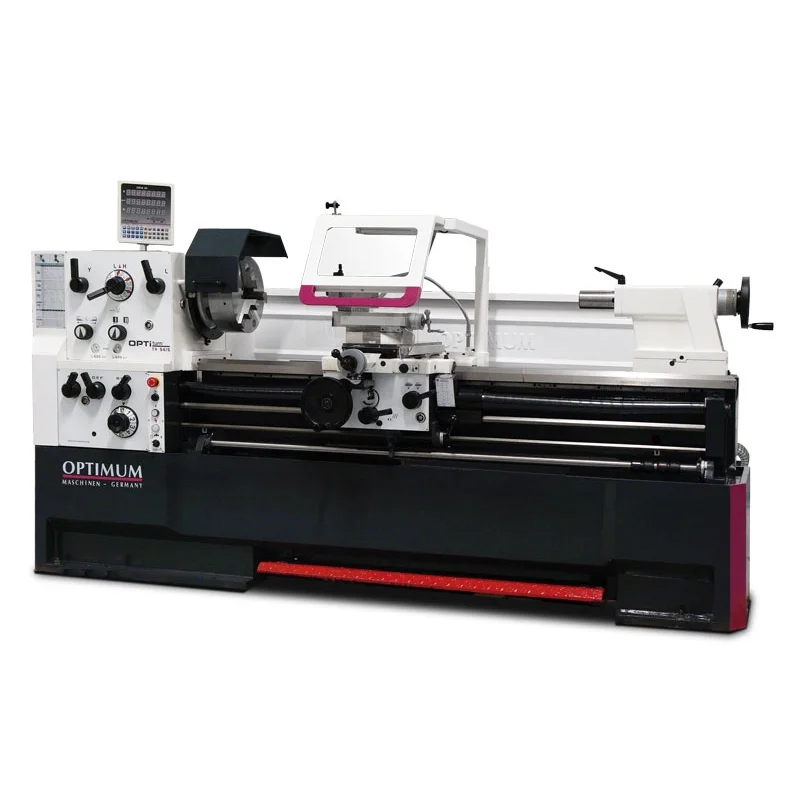

Tento soustruh je kompletně vybaven masivními posuvy a šrouby a vyznačuje se vysokou univerzálností, přesností a efektivitou. Je vybaven digitálním odměřováním všech tří os DPA 31 Plus.
- Upínání vřetene Camlock DIN ISO 702-2 č. 8
- Kalené a broušené vřeteno uložené v nastavitelných kuželíkových ložiscích běží v olejové lázni
- Zaručená házivost čela vřetene <0,015 mm
- Uzavřená posuvová skříň s rychlým řazením, všechna ozubená kola a hřídele kalené a broušené běží v olejové lázni
- Podstavec a lože stroje jsou odlity z jednoho kusu litiny
- Vyjímatelný můstek lože
- Kalené a broušené vodící plochy lože
- Centrální mazání vodících ploch
- Dorazová tyč se čtyřmi vačkami pro vypínání podélného posuvu
- Koník přestavitelný o ±13 mm
- Chod vpravo-vlevo přepínatelný ovládací pákou přímo na suportu
- Podpěťový spínač, nouzový vypínač a jištění motoru
- Mechanická nožní brzda vřetene
- Provedení dle DIN 8606 (nástrojařská přesnost)
- Sklíčidlo „Made in Czech Republic“ – soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy
- Digitální odměřování polohy DPA 31 Plus
- Přehledná fóliová klávesnice
- Vysoká pracovní přesnost
- Snížené procento chyb
- Měřící lišta s čtecí hlavou na podélném suportu
- Magnetické pásky na příčném a nožovém suportu
Obsahuje:
– Digitální odměřování polohy DPA 31 Plus
– 3-čelisťové sklíčidlo Ø 315 mm
– Pevná luneta pro Ø 19 – 165 mm
– Pohyblivá luneta Ø 16 – 95 mm
– Chladící zařízení
– Stěna ostřiku
– Brzda vřetene
– Držák pro čtyhranné nože D 32×150 mm
– Rychloupínací nožový držák SWH 7-C
– Redukční pouzdro MK7/MK5
– Pevný hrot MK5 – 2 ks
– Halogenová svítilna 50 W/24 V
– Kufřík s nářadím
– Olejová náplň
Parametry:
Výška hrotu : 280 mm
Max. točný průměr nad ložem : 560 mm
Max. točný průměr nad suportem : 355 mm
Max. točný průměr bez můstku : 790 mm
Šířka lože : 350 mm
Vzdálenost mezi hroty : 3000 mm
Délka můstku : 270 mm
Kužel vřetena : MK7
Upnutí vřetene : Camlock DIN ISO 702-2 č. 8
Otáčky : 25–1600ot/min
Plynulá změna otáček : Ne
Otáčky – provedení Vario : 10–2500ot/min
Počet rychlostních stupňů : 12
Průchod vřetene : 80 mm
Posuv pinoly : 180 mm
Kužel pinoly koníka : MK5
Posuv podélný : 0.059–1.646 mm/ot. (35 )
Posuv příčný : 0.020–0.573 mm/ot. (35 )
Max. posuv nožového suportu : 130 mm
Max. posuv příčného suportu : 316 mm
Závit metrický : 0.2 –14 mm/ot. (47 )
Závit palcový: 2 – 112 záv./1“ (60 )
Závit trapézový: 4–112 D.P. (50 )
Závit modulový: 0.1–7 M.P. (34 )
Výkon motoru chladícího čerpadla : 100 W
Příkon : 7500 W
Elektrické připojení : 400 V
Rozměry (š × v × h) : 4450×1650×1150 mm
Hmotnost : 3000 kg
