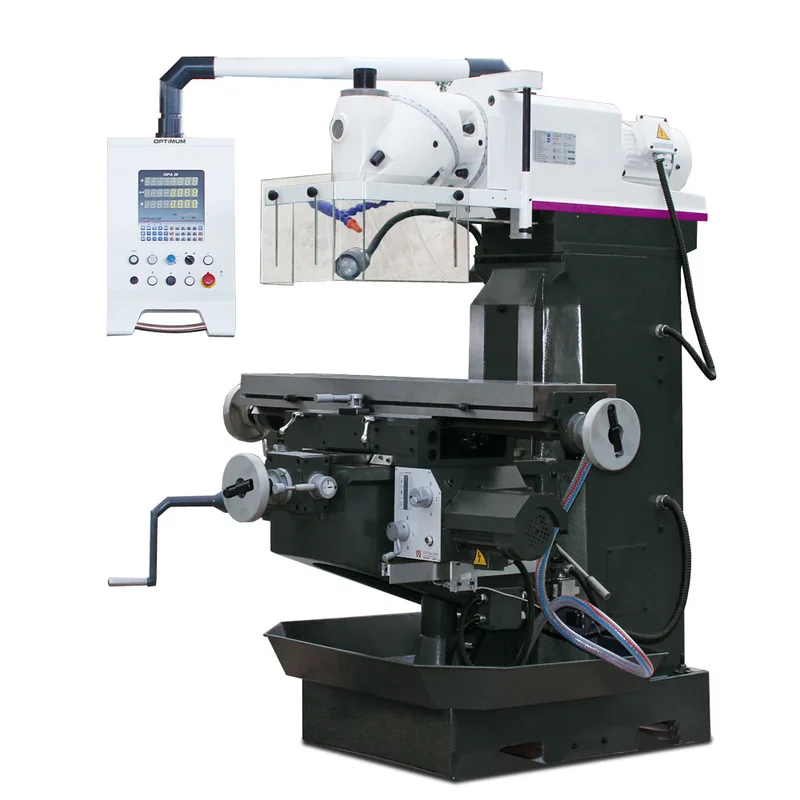

Univerzální frézka OPTImill MT 100

Description

Masivní univerzální vrtačko-frézka s digitálním odměřováním polohy DPA 31 Plus.

• Mnohostranné použití stroje
• Robustní konstrukce stroje
• Broušená ozubená kola, která běží v olejové lázni, zajišťují velmi klidný chod
• Těžké, masivní provedení z kvalitní litiny
• Všechna vedení jsou kalená a nastavitelná pomocí klínových lišt
• Centrální mazání
• Dostatečně velká ovládací ruční kola se stupnicí
• Pracovní LED osvětlení
• Snadná obsluha ovládacích prvků pro změnu otáček
• Chladící zařízení
• Stabilní pravoúhlá vedení v ose Y a Z
• Strojní posuv stolu v ose X a Y
• Elektrický zdvih stolu v ose Z
• Digitální odměřování polohy DPA 31 Plus:
• Výrazné snížení výrobního času
• Snadné použití
• Vyšší přesnost obrábění
• Měřící lišta s čtecí hlavou na ose X
• Magnetické pásky ose Y a Z
• Přehledná tlačítka
• Antireflexní displej

Obsahuje:
– Digitální odměřování polohy DPA 31 Plus
– Kleštinový upínač Ø 4 – Ø 16mm
– Upínací trn pro frézu Ø 32 mm
– Seřizovací nářadí
– Upínací trn pro frézu Ø 22 mm

Parametry:
Vrtací výkon trvalý | ocel : 18 mm
Vrtací výkon max. | ocel : 20 mm
Řezání závitů | ocel : M16
Max. průměr stopkové frézy : 16 mm
Max. průměr nožové hlavy : 85 mm
Rozměry pracovního stolu : 1120×260mm
Max. zatížení stolu : 350 kg
T-drážky | počet : 3
T-drážky | velikost drážky : 14 mm
T-drážky | rozteč: 63 mm
Kužel vřetena : ISO40
Rozsah posuvu – osa X : 600 mm
Rozsah posuvu – osa Y : 270 mm
Výkon motoru posuvu – osa X : 370 W
Výkon motoru posuvu – osa Y : 370 W
Rozsah zdvihu – osa Z : 380 mm
Výkon motoru zdvihu – osa Z : 750 W
Otáčky : 40–1600ot/min
Počet rychlostních stupňů : 11
Min. vzdálenost vřetene a stolu : 90 mm
Max. vzdálenost vřetene a stolu : 520 mm
Úhel otáčení frézovací hlavy : 360 °
Výkon motoru vertikálního vřetene : 2200 W
Výkon motoru chladícího čerpadla : 40 W
Příkon : 3600 W
Elektrické připojení : 400 V
Hmotnost : 1300 kg
Rychlost strojního posuvu – osa X : 18 – 310mm/min
Rychlost strojního posuvu – osa Y : 18 – 310 mm/min
Rozměry (š × v × h) : 1700×1850×1800 mm
