Description

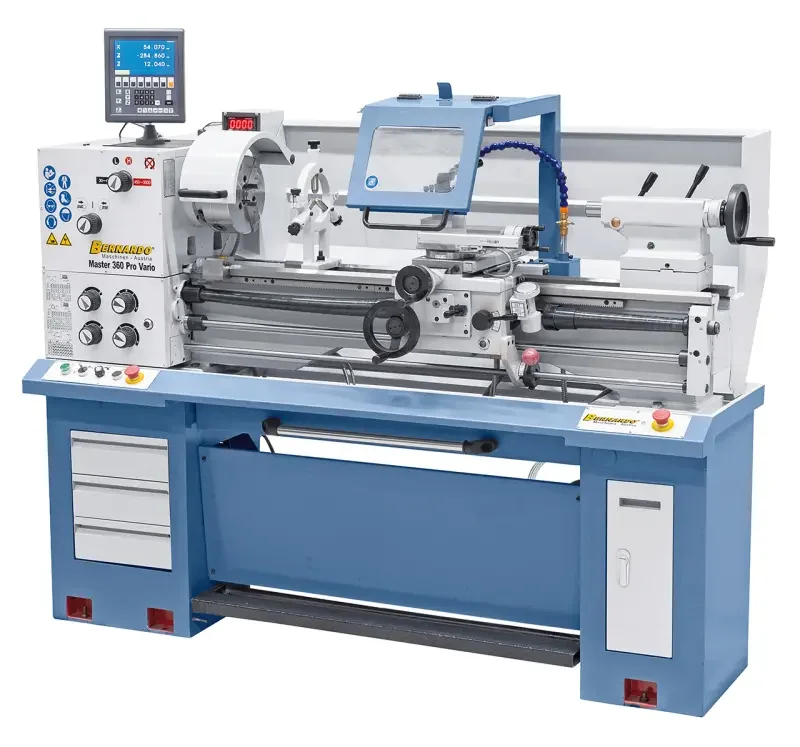

Univerzální soustruh Bernardo Master 360 Pro Vario + 3osé digitální odměřování (BER031276XL)
- Motor – výkon S1 100% [W]: 1 500
- Motor – výkon S6 40% [W]: 2 200
- Napájecí napětí [V]: 400
- Vzdálenost hrotů [mm]: 1 000
- Výška hrotů [mm]: 180
- Točný průměr nad ložem [mm]: 360
- Točný průměr nad suportem [mm]: 230
- Šířka lože [mm]: 185
- Průchod vřetena [mm]: 52
- Upnutí vřetena: DIN 55029, D 1-5“
- Rozsah otáček (plynule) [U.min-1]: (2) 30 ÷ 450 / 450 ÷ 3 000
- Rozsah podélných posuvů [mm.ot-1]: (32) 0,052 ÷ 1,392
- Rozsah příčných posuvů [mm.ot-1]: (32) 0,014 ÷ 0,380
- Metrické závity [mm]: (26) 0,4 ÷ 7,0
- Palcové závity [TPI]: (34) 4 ÷ 56
- Průměr pinoly [mm]: 42
- Vysunutí pinoly [mm]: 100
- Kužel pinoly: MK 3
- Rozměry stroje (š x h x v) [mm]: 1 825 x 750 x 1 600
- Hmotnost [kg]: 600
Kompaktní univerzální soustruh Bernardo Master Vario je vybaven plynulou regulací otáček spolu s 3osým digitálním odměřováním ES-12 V
- Soustruh je vhodný k obrábění oceli, hliníku i plastů
- Regulace otáček pro požadované nastavení řezné rychlosti v závislosti na prováděné operaci a druhu obráběného materiálu
- Nastavení otáček a posuvu je konstrukčně jednoduché, s lehkým chodem a s přesným přepínáním
- Velký rozsah využití především díky točnému průměru soustružení 360 mm a velkým průchodem vřetena pro opracování dlouhých obrobků až do průměru 52 mm
- Lze jej úspěšně využít ve výukových dílnách, výrobnách nástrojů a opravárenském provozu
- Digitální odměřování ve třech osách ES-12 V s LCD dispelejem
- Delta frekvenční měnič zajišťuje vysoký krouticí moment již v dolním rozsahu otáček a téměř konstantní otáčky při zatížení
- Plynulá regulace otáček s odečítáním nastavených otáček na digitálním displeji
- Pro minimalizaci vlivu chvění při obrábění je masivní prizmatické lože vyztuženo žebrováním
- Elektromechanická nožní brzda snižuje výrobní časy
- Moderní uložení hlavního vřetena v přesných ložiscích s kosoúhlým stykem
- Prizmatický tvar lože má indukčně kalené a broušené plochy
- Zaručená přesnost chodu vřetena ≤ 0,009 mm
- Kalené a broušené hlavní vřeteno běžící v olejové lázni
- Koník lze přestavit o ± 5 mm pro soustružení kuželů
Součásti dodávky univerálního soustruhu Bernardo
- 3osé digitální odměřování ES-12 V s LCD displejem
- 3čelisťové sklíčidlo PO3-200 mm/D5″
- 4čelisťové nesoustředné sklíčidlo 200 mm/D5″, DIN 55029
- Pevná luneta – průchod prům. max. 70 mm
- Pohyblivá luneta – průchod prům. max. 60 mm
- Chladicí zařízení
- Prvotní olejová náplň Shell Tellus 46
- Výsuvná vana na třísky
- Lícní deska pr. 280 mm
- Čtyřstranný nožový držák
- Ochranný kryt čtyřstranného nožového držáku
- Kluzná spojka
- Délkový mikrometrický doraz
- Indikátor závitů
- Frekvenční měnič
- Digitální zobrazení počtu otáček
- LED pracovní osvětlení
- Redukční pouzdro
- Výměnná kola
- 2 středicí hroty
- Nožní pedál s funkcí brzdy dle normy CE
- Podstavec se zásuvkami
- Servisní a obslužné nářadí
