Description

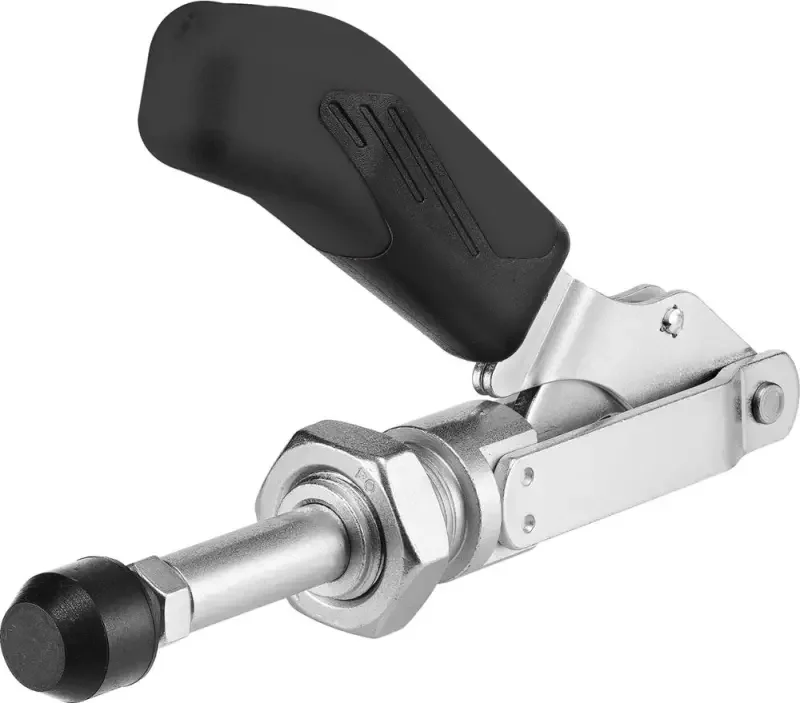

Upínka 6844 ESD s přítlačným pístem AMF 562493 Velikost 1
- Velikost: 1
- Zdvih [mm]: 20
- Přítlak F1/F2 [N]: 1 000/1 000
- Přítlačný šroub [mm]: M4 × 20
- Rozměr A [mm]: 8
- Rozměr B [mm]: 17,5 ÷ 37,5
- Rozměr E [mm]: 20
- Rozměr H1 [mm]: 45,5
- Rozměr HW [mm]: 12 ÷ 20
- Rozměr L1 [mm]: 91
- Rozměr L2 [mm]: 16
- Rozměr L3 [mm]: 74
- Rozměr M2 [mm]: M12 × 1,5
- Rozměr N [mm]: 18
Tlaková upínka ESD AMF
- Tlakové upínky s čelním závitem pro přímou vestavbu do plechových stěn nebodo přípravků
- Rukojeť z červeného plastu, odolného proti oleji
- U velikosti 0, 2 a 3: ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou
- Komplet se zušlechtěným pozinkovaným přítlačným šroubem
- Provedení:
- Bez úhlové patky
- Upínáky na principu tahu a tlaku (táhla a ruční páky pracují stejnoměrně)
- Dlouhé vedení táhla s upevňovacím závitem a maticí
- Pozinkováno a pasivováno
- Nýty z oceli NEREZ se u provedení velikosti 2 a 3 pohybují v tvrzených pouzdrech
- Pákové díly a táhla jsou vyrobeny ze zušlechtěné oceli
- Mazaná ložisková místa
- Použití:
- Tlaková upínka ESD byla vyvinuta speciálně pro použití v ochranných ESD zónách (EPA – electrostatic protected area) pro práce na elektrostaticky citlivých komponentách, konstrukčních skupinách nebo přístrojích v souladu s normou DIN EN 61340-5-1
- Upozornění:
- Tlaková upínka ESD není izolační. Nesmí se používat v oblastech, ve kterých se pracuje s otevřeným napětím
