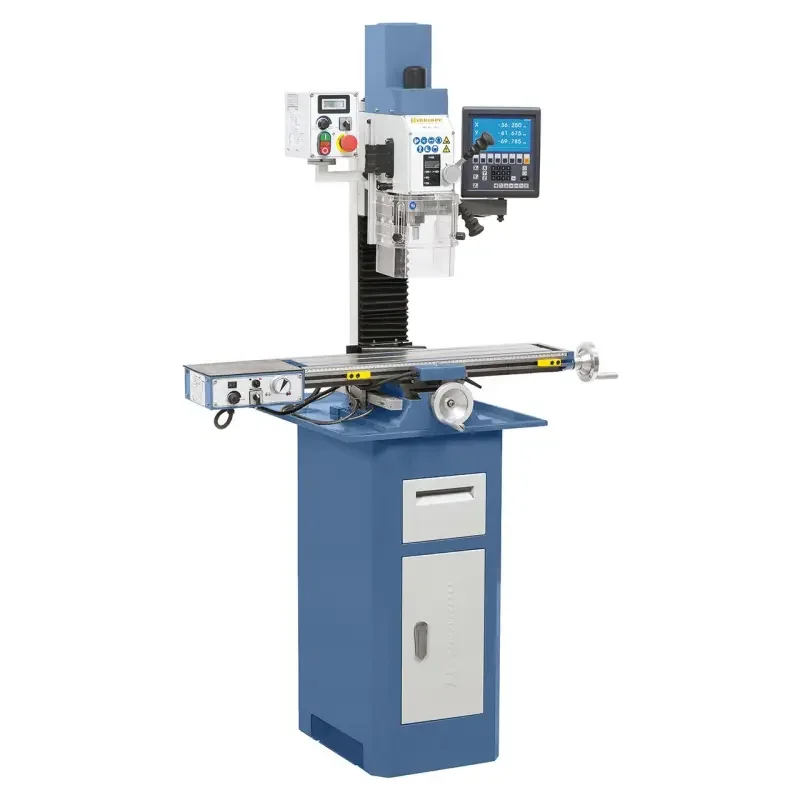

Vrtačko-frézka Bernardo KF 25 Pro s posuvem a digitálním odměřováním (BER021033B)

Description

Vrtačko-frézka Bernardo KF 25 Pro s posuvem a digitálním odměřováním (BER021033B)

• Motor – výkon S₁ 100% [W]: 900
• Motor – výkon S₆ 40% [W]: 1 350
• Napájecí napětí [V]: 230
• Max. průměr vrtáku [mm]: 20
• Max. průměr nožové hlavy [mm]: 63
• Max. průměr stopkové frézy [mm]: 20
• Vyložení [mm]: 170
• Vzdálenost vřeteno/stůl [mm]: 45 ÷ 325
• Vrtací hloubka [mm]: 52
• Otáčky vřetene, plynulé [U.min^-1]: 50 ÷ 1 500 / 100 ÷ 3 000
• Kužel vřetena: MK 3
• Velikost stolu [mm]: 700 x 180
• Posuv (x / y) [mm]: 470 / 150
• Úhel naklopení frézovací hlavy [°]: ±90
• Výškové nastavení frézovací hlavy [mm]:275
• Velikost T-drážky [mm]: 12
• Rozměry (š x h x v) [mm]: 950 x 560 x 930
• Hmotnost [kg]: 135

Vrtačko-frézky KF 25 Pro jsou standardně vybaveny digitálním zobrazováním otáček a zdvihu pinoly. Tento model frézky je navíc vybaven otáčkami vřetene ve dvou stupních až 3000 ot/min, strojním posuvem v ose X v délce 470 mm a digitálním odměřování ve všech 3osách.
Využití tyto frézky nacházejí při přesných modelářských pracech. Další možnosti využití a uplatnění jsou v oblasti výuky.

• Výkonný motor s rychlostí otáček 50 až 3000 ot/min
• Digitální odměřování i200 pro 3 osy s LCD displejem
• Mnohostranné využití např.při závitování, frézování drážek, atd.
• Dodáváno se směrem otáčení vřetena frézky vpravo i vlevo, což je výhodné především pro závitování
• Jednoduše, ergonomicky a přehledně umístěné ovládací prvky
• Velký a masivní křížový stůl s integrovanou podélnou délkovou stupnicí
• Plynulá regulace otáček pro optimální nastavení řezných podmínek
• Dva rozsahy otáček pro maximální využití výkonu
• Vysoká přesnost pinoly použitím kuželikových ložisek (≤0,015 mm)
• Oboustranně výkyvná frézovací hlava, umožňující úkosové frézování, vrtání pod úhlem apod.
• Digitální zobrazení otáček vřetene a hloubky vrtání (zdvihu pinoly)
• Rybinové vedení je ve všech osách X, Y a Z s klínovými lištami na vymezení vůle
• Nastavení pinoly probíhá pomocí ruční páky, jemné nastavení ručním kolem
• Včetně EMV filtru – chrání elektrická zařízení před elektromagnetickým rušením

Součásti dodávky vrtačko-frézky Bernardo

• Digitální odměřování i200 pro 3 osy
• Upínací trn MK 3 / B 16
• Utahovací tyč vřetene se závitem M 12
• Digitální zobrazení hloubky vrtání
• Digitální zobrazení otáček
• Délka stolu 700 mm
• Strojní posuv křížového stolu 470 mm s plynulou regulací
• EMV filtr dle normy CE
• Výškově stavitelný ochranný kryt
• Servisní nářadí
