Technické parametry
Vrtací výkon trvalý | ocel: 28 mm
Vrtací výkon max. | ocel: 32 mm
Max. průměr stopkové frézy: 28 mm
Max. průměr nožové hlavy: 63 mm
Vyložení: 275mm
Rozměry pracovního stolu: 800×240mm
T-drážky | velikost drážky: 14 mm
T-drážky | rozteč: 63 mm
Kužel vřetene: MK4
Rozsah posuvu – osa X: 450 mm
Rozsah posuvu – osa Y: 195 mm
Rozsah posuvu – osa Z: 430 mm
Otáčky: 95–3200ot/min
Plynulá změna otáček: Ne
Počet rychlostních stupňů: 12
Max. vzdálenost vřetene a stolu: 460 mm
Posuv pinoly: 120 mm
Úhel naklopení frézovací hlavy: -60 °až +60 °
Příkon: 1,1 / 1,5 kW
Elektrické připojení: 400 V
Rozměry (š × v × h): 1155×1420×775mm
Hmotnost: 320 kg
Popis

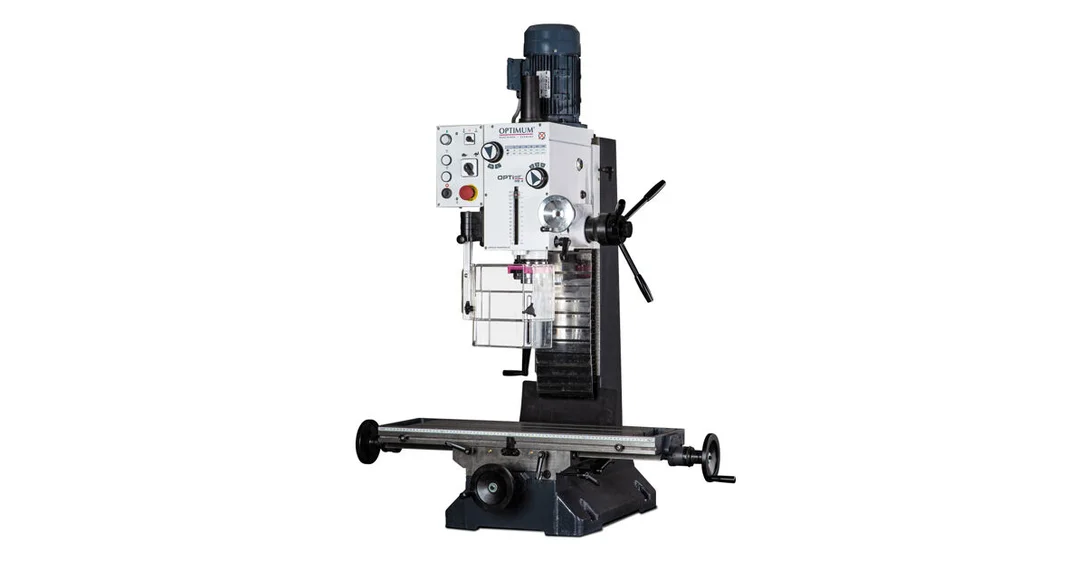

Univerzální a přesná převodová vrtačko-frézka s 12 rychlostmi otáček.
Výškově přestavitelná frézovací hlava, sklopná o ±60°.
Těžké litinové provedení.
Masivní, povrchově přesně obrobený křížový stůl.
Nastavitelné klínové lišty.
Šest převodových stupňů v kombinaci s dvoustupňovým motorem poskytuje dvanáct rychlostí.
Chod vpravo-vlevo.
Posuv pinoly pomocí tří pákových rukojetí (vrtání).
Jemný posuv pinoly ručním kolečkem.
Závitovací cyklus pro snadnou výrobu závitů.
Ve vřeteni je umístěn otvor umožňující vyražení nástroje, popř. redukce.
Rozsah dodávky
Redukce MK4/MK3
Seřizovací nářadí
